工程圖基礎：尺寸、比例、第一角法與第三角法

簡單來說是藉由線條及文字說明，精確表達物體之內外構造，世界各國工程圖繪 圖手法相似，所以工程圖故有世界語言之稱。工程圖裡通常包含平面圖、剖面圖，並且會使用公差來表示重點部位。

標準工程圖相關講解:

*單位及比例
工程製圖通常以mm為長度單位若有其他單位時，必須註記單位符號(美國以inch為長度單位)

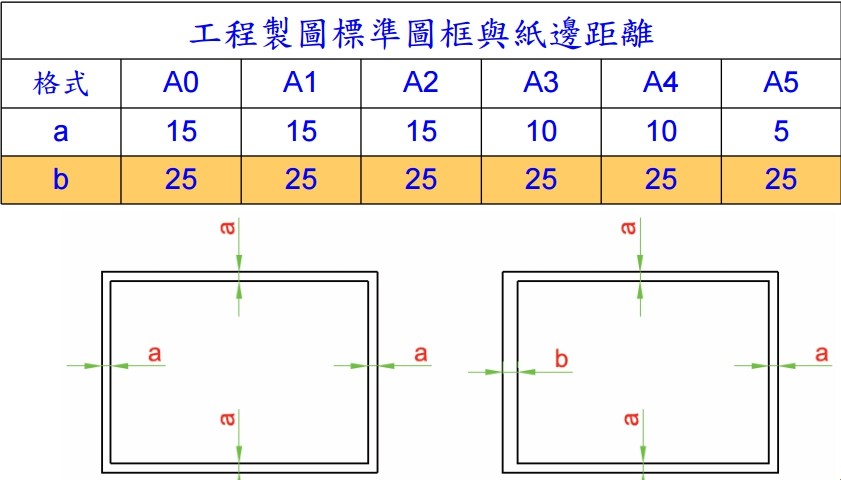

*圖框如何設定
依國家標準(CNS)規定，A4(210*297) /A3(297*420) 四邊框大小一律為10mm須裝訂成冊的圖紙 左邊框大小一律為25mm
*繪製大小比例選擇
通常依紙張大小及欲畫機件大小多寡而定，通常採1:1比例繪製，必要時縮小或放大。常用比例如下縮小: 1:2、1:2.5、1:4、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000，放大: 2:1、5:1、10:1、20:1、50:1、100:1
*標題欄
標題欄內容因各家機構需求不同，可自行決定。基本項目如:圖名、圖號、機構名稱、(設計、繪圖、校核、審定人員姓名)、日期、投影法(第一角法/第三角法)、比例等
*機械製圖投影法
分別為第一角法與第三角法這兩種投影，依世界各國製圖標準規範有所差異
第一角法:多數歐洲國家
第三角法:美國
第一角法/第三角法並用:中國、台灣(多數採用第三角法)、日本、國際標準(ISO)、英國

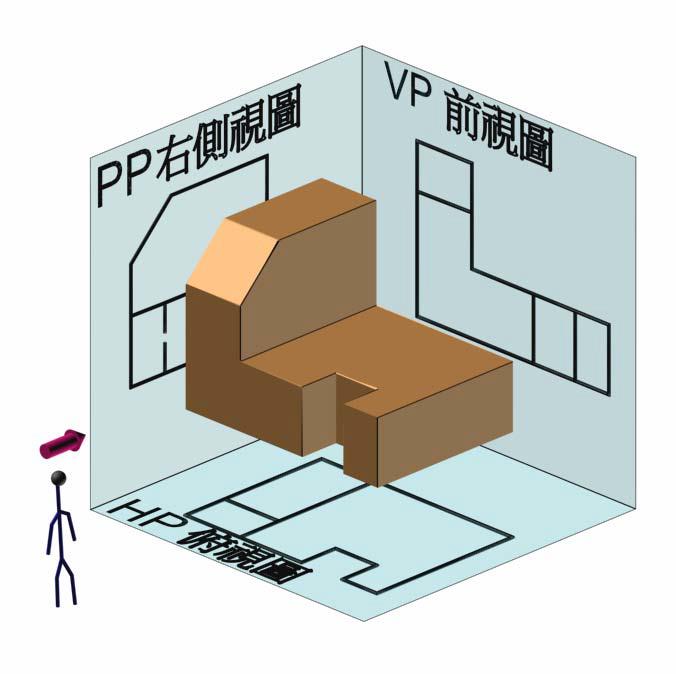

第一角法:

投影面皆至於物體後面

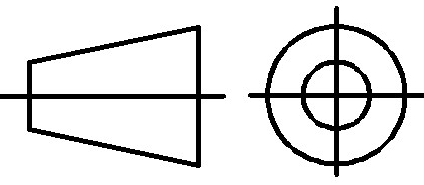

將物體置於第一象限內，以「視點(觀察者)」→「物體」→「投影面」關係而投影視圖的畫法，稱為第一角法。 第一角法符號:

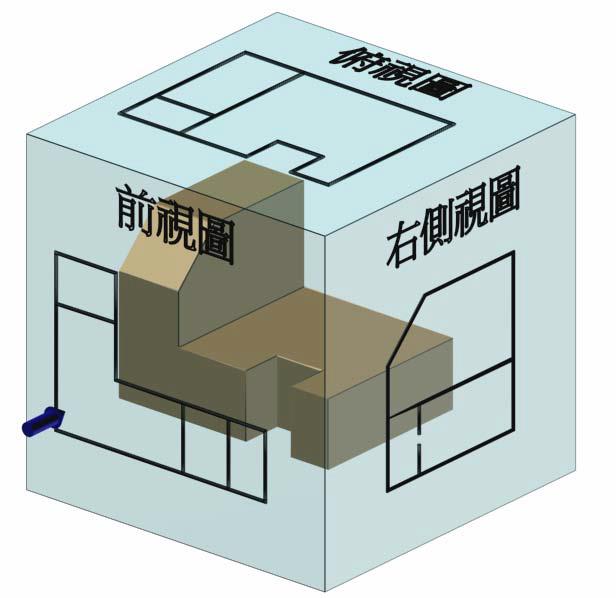

第三角法:

投影面皆至於物體前面

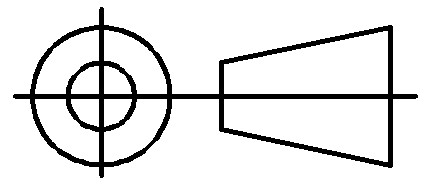

將物體置於第三象限內，以「視點(觀察者)」→「投影面」→「物體」關係而投影視圖的畫法，稱為第三角法。 第三角法符號:

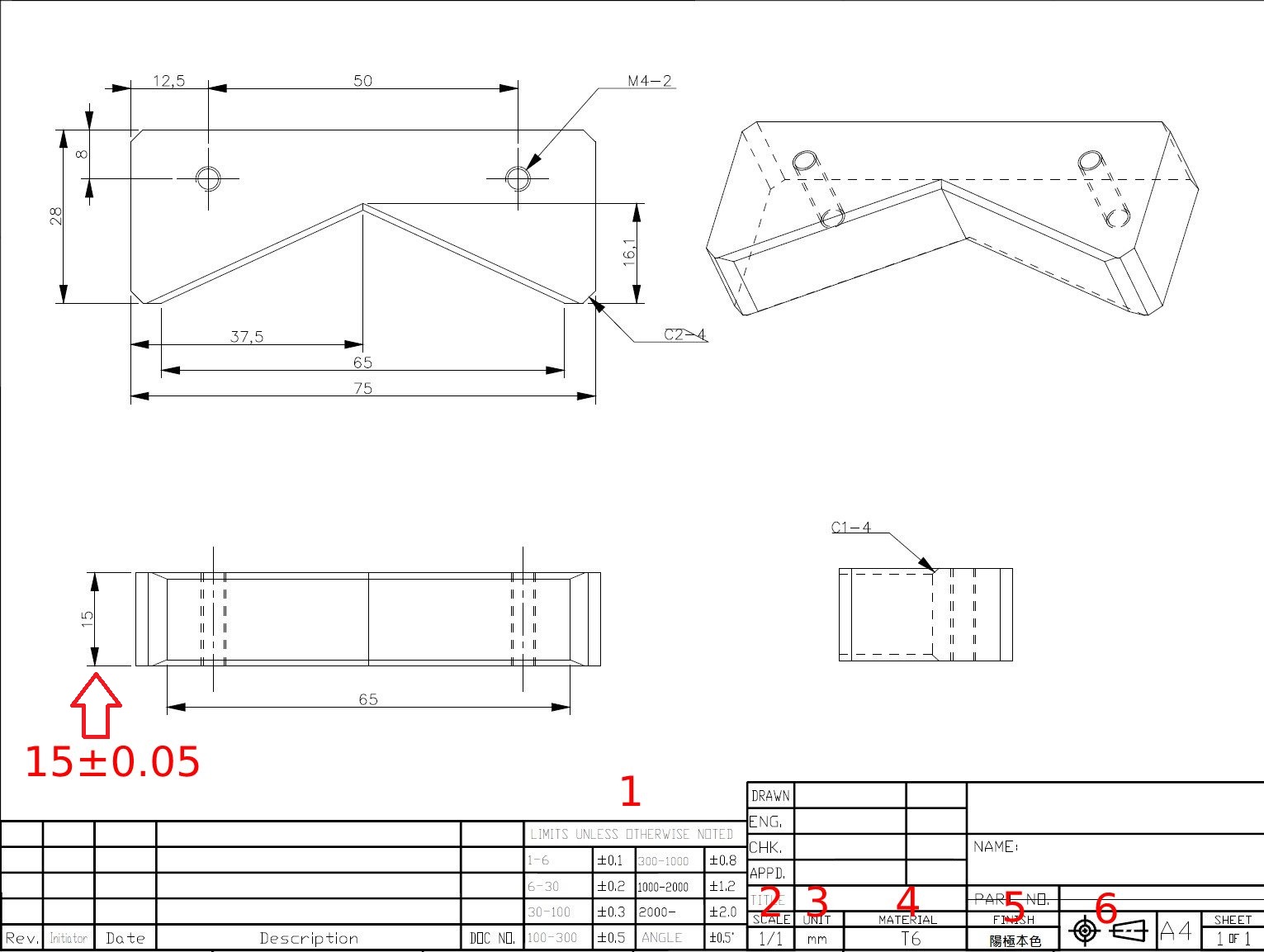

*最後就讓我們看一下實際範例:

現在由於3D軟體很方便，大部分都會附上3D的示意圖好方便識別，圖面上的各種尺寸，就是要讓加工的師傅能夠照圖加工，通常要跟另一 件工件配合的地方，還會加上公差來輔助，確保加工時師傅會注意這 尺寸是重要的，例如上面的15mm厚度如果加上±0.05，加工時師傅會 依這公差去製作，所需要的工藝可能就會有所不同。
最右下方依序是1.基本公差2.比例3.單位4.材質5.表面處理6.視圖角法。
